Blender渲染点云

打开Blender

1. 打开Blender：打开后界面如下所示。

2. 隐藏欢迎弹窗：按ESC键或任意单击弹窗外侧。

导入线框模型

注：此处直接使用默认模型，自定义时应按照下述步骤删除默认模型后导入实际模型。

1. 删除默认模型：选中模型（选中后边缘为橙色），按X键弹出窗口后确认删除。

2. 导入实际模型：文件—>导入—>Wavefront(.obj)，选择要导入的模型（一般以obj文件）。

创建几何节点

1. 打开修改器：确保选中当前模型，在右侧下方面板点击修改器。

2. 添加几何节点修改器：添加修改器—>几何节点。

3. 切换到几何节点窗口。

4. 新建几何节点：点击新建（两处随便点击一处即可）。

方法一

Shift+A：网格—>操作—>网格转换为点

将网格转换为点节点置于组输入与组输出之间，它将自动连接起来，此时导入模型变为顶点集。

注：方法一所生成的点，其形状为类似菱形。因此更多时候可以选择方法二生成自定义形状的点。

方法二

Shift+A：实例—>实例化于点上

将实例化于点上节点置于组输入与组输出之间，它将自动连接起来，此时导入模型将消失。

复制粘贴进来自定义的物体

Shift+A：输入—>场景—>物体信息

调整物体信息节点：首先选择导入的实例，并将物体信息节点的几何数据连接到实例化于点上节点的实例，则所有顶点均显示为实例的模样。

点击显示按钮和渲染按钮以隐藏导入的实例，使得其不被显示和渲染。

注：如果对实例的大小有要求，可以通过实例化于点上节点的旋转与缩放进行调整。

材质

1. 打开材质：在右侧下方面板点击材质。

2. 调整基础色：点击基础色靠右侧的颜色区域，在弹出窗口中选择特定颜色。

3. 切换到渲染模式：按住Z键，通过移动鼠标渲染模式并点击左键切换。

4. 添加材质：Shift+A—>材质—>设置材质

将设置材质节点添加到实例化于点上节点与组输出的中间，并选择指定的材质，则所有顶点均显示为对应材质。

注：如果对顶点的颜色不满意，可以在渲染模式下继续调整基础色。

调整世界环境

1. 打开世界环境：在右侧下方面板点击世界环境。

2. 调整颜色：点击颜色靠右侧的颜色区域，在弹出窗口中选择特定颜色。

3. 为确保渲染效果，应该将背景调整为尽可能纯白，效果如下所示。

调整渲染

1. 打开渲染：在右侧下方面板点击渲染。

2. 调整胶底为透明：找到胶底，勾选透明，勾选后将会立刻改变其背景。

3. 调整渲染引擎：将EEVEE更改为Cycles。

导出点云图

1. 渲染图像：直接按F12键或者点击渲染—>渲染图像。

2. 如下图所示，代表正在进行渲染，等待该过程完成即可。

3. 导出图片：渲染完成后，图像—>保存。

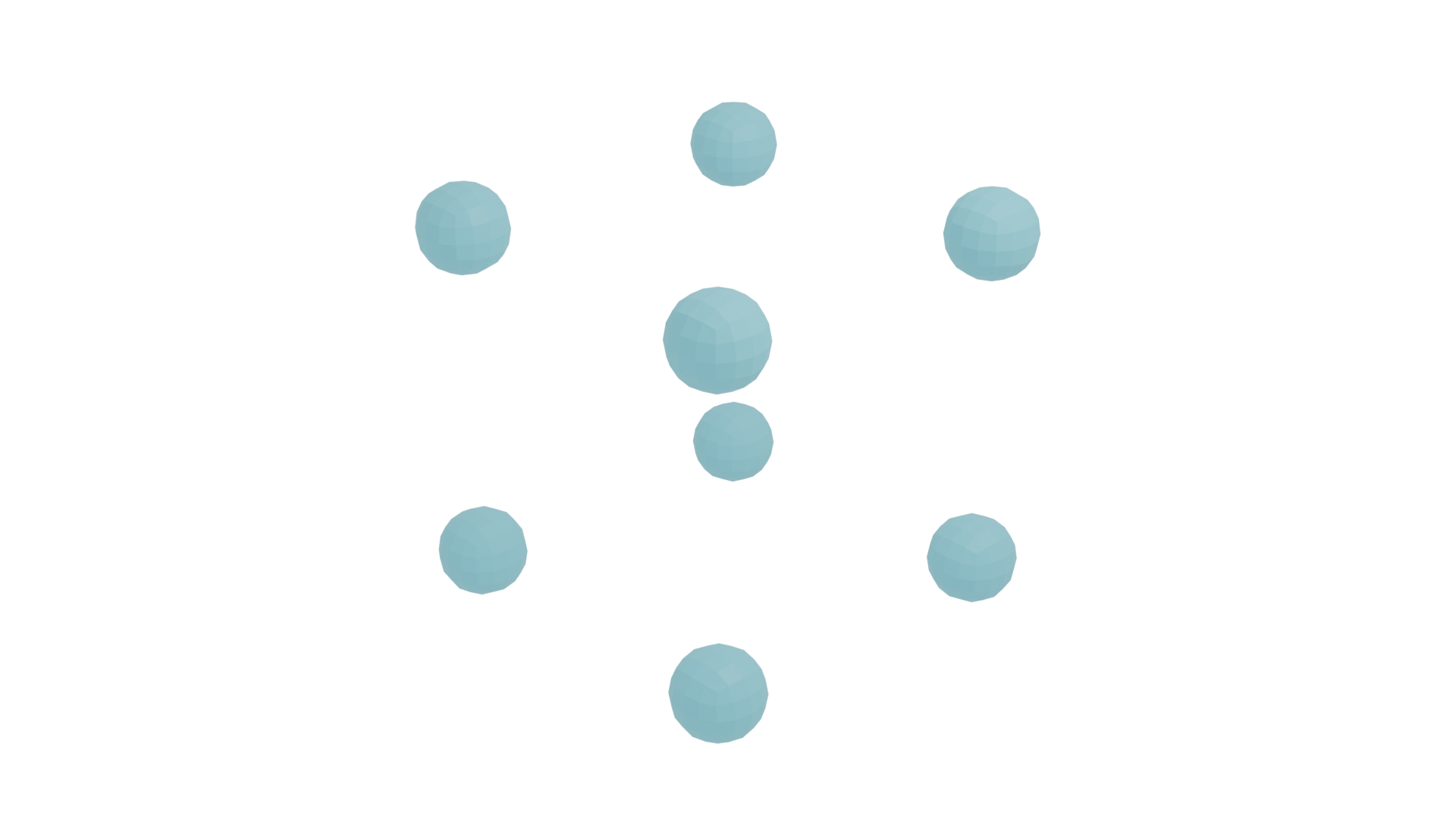

4. 查看实际效果：可以将该图片贴到新建的空白PPT中，以便于查看其实际效果。
